Manchon en céramique Anilox

Description

Présentation du produit

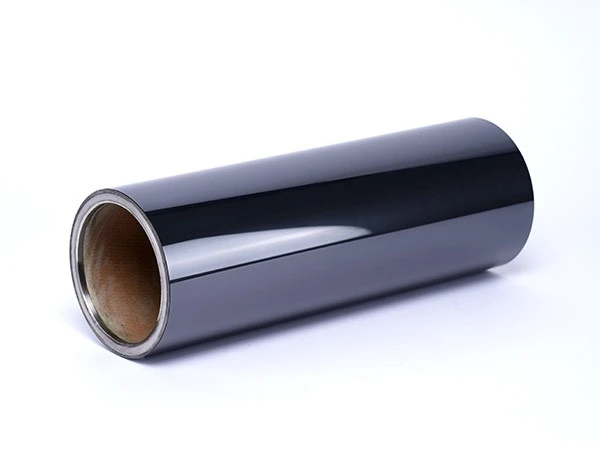

Le manchon anilox en céramique est composé d’un manchon en fibre pelée à haute résistance. Il peut supporter une lourde charge de machine. Léger, durable, longue durée de vie. Le système présente les avantages d’une haute précision, d’un changement de version rapide, etc. Il a été largement utilisé dans l’industrie de l’impression flexo. Il est léger, sûr et rapide à changer, en particulier pour les machines d’impression flexo de type unité large et satellite. La couche la plus interne du manchon anilox est la fibre de verre, et la couche la plus externe est la couche de mousse expansée, la couche de remplissage en fibre de verre, la couche d’aluminium et la couche la plus externe est la couche de céramique pour la gravure au laser.

Caractéristiques et avantages

1. Ceramic Anilox Sleeve dispose d’une excellente fonction de plaque d’installation.

2. La longueur maximale de répétition d’impression peut être augmentée à 300 mm

3. La surface du matériau polymère à haute dureté offre une résistance fiable aux rayures et aux solvants.

4. La conception interne de la couche composite assure la durabilité et la cohérence de l’installation.

5. Excellente performance de serrage continu

6. Haute précision mécanique (fabrication TIR≤0,05 mm, assemblage TIR≤0,01 mm)

Spécification

Diamètre intérieur	Longueur	Diamètre intérieur	Longueur	Diamètre intérieur	Longueur	Diamètre intérieur	Longueur
70.144	1750	121.074	1700	159.271	2400	302.261	2500
82.877	1800	136.989	1700	162.454	1700	311.811	1900
89.243	1700	140.173	1700	191.102	2500	318.176	1900
92.426	1700	143.356	1700	207.018	1700	327.725	1900
101.975	1800	146.539	1900	207.018	2500	330.908	2600
105.158	1800	149.722	1700	222.933	2700	359.556	2500
108.342	1700	152.905	1700	242.032	1700	375.472	2500
111.525	1700	156.088	1700	248.398	2500	385.021	2700
117.891	1700	156.088	2500	279.979	2700	439.134	2750

Gamme LPI	20-1800LPI
Diamètre du rouleau	40-600mm
Largeur	5000mm
Type de cellule	60° Nid d’abeille;30°Nid d’abeille;45°Quad;45°Pente, 60°Pente, Tissage

LPI et BCM

Modèle	M1	M2	M3	M4	M5	M6	M7	M8	M9	M10	M11	M12	M13	M14	M15	M16	M17	M18	M19
LPC	40	50	60	70	80	100	120	140	160	180	200	220	240	260	280	320	400	470	550
LPI	100	120	150	180	200	250	300	350	400	450	500	550	600	650	700	800	1000	1200	1400
BCM	20	16	13	10	9	8	6	6	5	5	4	4	3	3	3	2.5	2	1.5	1
